INFORMATIONS GÉNÉRALES |
Marque | | Gigabyte |
Référence fabricant (SKU) | | B650 EAGLE AX |
Modèle | | Carte Mère B650 EAGLE AX ATX AM5 DDR5 USB3.2 M.2 WIFI |
PROCESSEUR |
Compatibilité CPU | | AMD Ryzen™ 7000 / 8000 Series |
Socket | | AMD AM5 |
CHIPSET |
Chipset | | AMD B650 |
MÉMOIRE |
Type | | DDR5 |
Fréquences mémoire | | 7600(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5600(OC)/ 5200/ 4800/ 4400 MHz |
Technologie Dual Channel | | Oui |
Capacité maximale par slot | | 48 Go |
Capacité maximale | | 192 go |
RAM ECC prise en charge | | Non |
CHIPSET GRAPHIQUE EMBARQUÉ |
Chipset graphique embarqué | | Non |
Compatible avec le chipset graphique du CPU | | Oui |
AUDIO |
Chipset audio | | Realtek® Audio CODEC High Definition Audio |
Canaux | | 7.1 |
RÉSEAU |
Ethernet RJ45 | | 1x Realtek® GbE LAN |
WiFi | | 1x Wi-Fi 6 AX |
Bluetooth | | Bluetooth® 5.3 |
STOCKAGE |
Ports SATA | | 4 x SATA 6Gb/s |
Ports M.2 | | CPU : 1x M.2 (Socket 3, M key, type 25110/2580 PCIe 5.0 (Ryzen 7000 Series) PCIe 4.0 (Ryzen 8000 Series) x4/x2 SSD) (M2A_CPU) 1x M.2 (Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSD) (M2B_CPU)
Chipset : 1x M.2 (Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSD) (M2C_SB) |
Compatibilité RAID | | RAID 0, RAID 1, et RAID 10 pour les SSD NVMe RAID 0, RAID 1, et RAID 10 pour les périphériques de stockage SATA |
SOLTS D'EXTENSION |
PCI-Ex 16x | | 1x PCI Express x16 slot, compatible PCIe 4.0 x16 (PCIEX16) |
PCI-Ex 8x | | Non |
PCI-Ex 4x | | Non |
PCI-Ex 1x | | 3x PCI Express x16 slots, compatibles PCIe 3.0 x1 (Si un processeur Ryzen 8000 Phoenix 2 est installé, les ports PCIEX1_1/2 sont indisponibles) |
CONNECTIQUES |

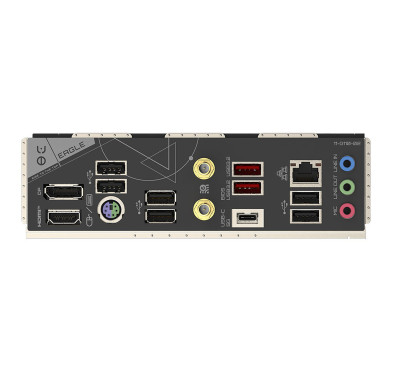

Panneau arrière | | 1x DisplayPort 1x HDMI 1x PS/2 (clavier/souris 2x SMA connecteurs d'antenne (2T2R) 1x USB Type-C®, compatible USB 3.2 Gen 1 2x USB 3.2 Gen 2 Type-A (red) 6x USB 2.0/1.1 1x RJ-45 port 3 x audio jacks |
Ports USB | | CPU : 2 x USB 3.2 Gen 2 Type-A ports (red) sur le panneau arrière 1x USB Type-C® sur le panneau arrière compatible USB 3.2 Gen 1
CPU + USB 2.0 Hub : 4x USB 2.0/1.1 sur le panneau arrière
Chipset : 1x USB Type-C® compatible USB 3.2 Gen 1, disponible sur le connecteur USB interne 2x USB 3.2 Gen 1 disponibles sur le connecteur USB interne 4x USB 2.0/1.1 (x2 disponibles sur le connecteur USB interne, x2 disponibles sur le panneau arrière
Chipset + USB 2.0 : 4x USB 2.0/1.1 disponibles sur le connecteur USB interne |
Connecteurs supplémentaires | | 1x 24-pin ATX main power connector 1x 8-pin ATX 12V power connector 1x CPU fan header 1x CPU fan/water cooling pump header 2x system fan headers 1x system fan/water cooling pump header 3x addressable RGB Gen2 LED strip headers 1x RGB LED strip header 3x M.2 Socket 3 connectors 4x SATA 6Gb/s connectors 1x front panel header 1x front panel audio header 1x USB Type-C® header, with USB 3.2 Gen 1 support 1x USB 3.2 Gen 1 header 3x USB 2.0/1.1 headers 1x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/ GC-TPM2.0 SPI V2 module only) 1x Q-Flash Plus button 1x serial port header j 1x Clear CMOS jumper |
CARACTÉRISTIQUES PHYSIQUES |
Dimensions | | 30.5 x 24.4 cm |
Couleur | | Noir |
LED | | Oui, ARGB |
Format | | ATX |
GARANTIE |
Garantie constructeur | | 36 mois |
